EMC・EMI対策ノイズ抑制シート＜パルシャット＞|エム・エーライフマテリアルズ株式会社

メカニズムMECHANISM

ノイズ吸収のメカニズム

当社独自の『高機能不織布』に特殊表面加工を施しています。ノイズは抵抗損失により熱に変換されることで抑制されます。

＊磁性体を使用していないため、磁性損ではありません。

高機能不織布

ノイズ抑制概念図

特長FEATURE

非磁性	磁性体を使用していないノイズ抑制シート抵抗損失によるノイズ抑制
薄い厚み	0.05mm
軽い重量	40g/ ㎡
柔軟性	凹凸面への貼付けが可能
広帯域	MHz帯～GHz帯まで広い周波数帯域のノイズに有効
絶縁性	シート表面、断裁面ともに高い絶縁性
その他	断面からの脱落異物がほとんどありません

※値は測定値であり、保証値ではありません。厚み、重量は粘着層を含みません。

性能PERFORMANCE

マイクロストリップライン測定
IEC規格,No62333-1,2

※電波暗室で測定

	ノイズの吸収率
周波数	500MHz	1GHz	2.4GHz	4.5GHz
用途例	地デジ（UHF帯）	タブレット用CPU	wifi	5G
〈パルシャット〉	66%	76%	97%	97%

※値は代表値であり、保証値ではありません。

イントラ／インター・デカップリングレシオ測定
IEC規格,No62333-1,2

※電波暗室で測定

イントラデカップリング測定
（結合減衰量測定）

インターデカップリング測定
（透過減衰量測定）

スペックSPEC

タイプ
目付（g/m2）	40
厚み（μm）	50
体積抵抗（Ω・cm）	1×10¹²
表面抵抗（Ω/□）	1×10¹²
環境対応	RoHS指令適合ハロゲンフリー

※上記は測定値であり保証値ではありません。
※体積抵抗、表面抵抗は500Vで測定。

使用例EXAMPLE OF USE

＜パルシャット＞は、小型、薄型、軽量化が進む電子機器分野での放射ノイズ抑制（規制対策等）や自己干渉防止（アンテナ受信感度アップ）などEMC/EMI対策の様々なシーンで優れた性能を発揮します。

ノイズ発信源（IC等)に
直接沿って貼付け

フラットケーブル全面に貼って使用

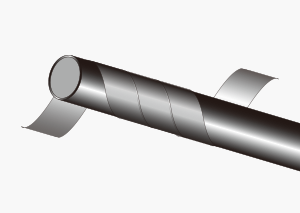

通常のケーブルに巻き付けて使用

パルシャット®MUPULSHUT® MU

＜パルシャット＞MUは、AV機器の電磁ノイズを除去し“より原音に近い音”をお届けします。

パルシャット®MUの特長

AV機器自ら発する放射ノイズや電源から流れ込む伝導ノイズを＜パルシャット＞が取り除くため、音に混在する不要なノイズを減少させます。
可聴周波数（20Hz～20,000Hz）の全範囲におけるノイズに効果があります。
完全非磁性：磁性体は一切使用しておりません。

信号対雑音比（S/N比)分析分析周波数：1kHz（データ採取箇所：I.CD出力）

	＜パルシャット＞使用前	＜パルシャット＞使用後
信号(dB)	72.27	72.34
ノイズ(dB)	-2.21	-6.92
S/N比	74.48	79.26

S/N比（信号対雑音比率）が4.8向上!!

日本音響研究所所長　鈴木松美

S/N比向上により不要なノイズを低減し原音をはっきり、そして全周波数特性が一定していることから＜パルシャット＞を使用することにより、忠実かつ正確な音をリスナーに届けることができる…
（日本音響研究所分析レポートより抜粋)

＜パルシャット＞を使用したZandenAudio社の製品が、イギリスのハイエンドオーディオ雑誌｢Hi-Fi｣の｢2018年 PRODUCT OF THE YEAR｣を受賞しました！！
